2021年7月，应某汽车五金件供应商委托，对其生产的汽车天窗弹片进行受力仿真分析，以确认设计合理性。

1、分析项目：固定弹片一端，另一端施加Y向-XXmm和-XXmm位移，计算弹片最大应力和位置，并监测下压回弹过程中特定监测区域的最大应力，
2、有限元模型建立
对零部件进行有限元网格化，划分有限元网格时，在应力集中部位做网格加密处理，单元类型为混合单元（四面体和六面体），网格数量见表2，网格效果图见3。
表2 弹片数字8演示机技术指标表

分类

标段数

摸块类

弹片有限责任元网格仿真模型

35673

混合式

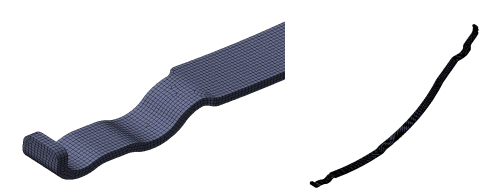

图3 弹片有限元网格模型
3、计算结果
分别计算下压XXmm和XXmm工况下弹片应力分布数值和云图，结果见表3。
表3 计算结果表
工况 整体应力分布云图（Von-mises） 最大下压位置整体变形图
下压XXmm
下压XXmm

4、结论
下压XXmm时，弹片最大Von-mises应力约为XXMPa，略高于屈服强度值最小值XXMpa，监测区域Ⅰ最大应力约XXMPa，监测区域Ⅱ最大应力约XXMpa；下压XXmm时，弹片最大Von-mises应力约为XXMPa，略低于屈服强度最小值XXMPa，监测区域Ⅰ最大应力约XXMPa，监测区域Ⅱ最大应力约XXMpa。

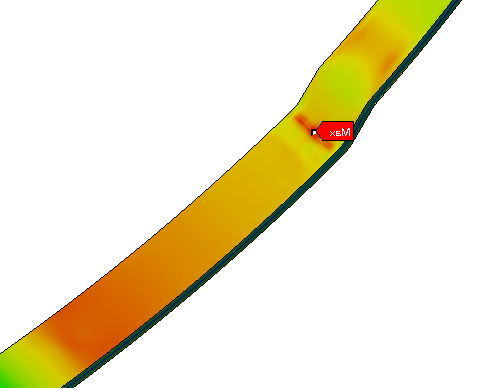

图5 弹片下压过程最大应力局部云图线
